幕墻轉接件

產品名稱: 幕墻轉接件

產品型號：Z01

使用材料：不銹鋼

產品規格：￠46*90 (具體的規格和駁接爪型號相匹配)

所屬分類：轉接件

產品主要用于建筑，交通，五金，建筑工地等玻璃幕墻安裝領域,籠式共軸系統、安裝接桿、支撐底座和結構導軌等都要用到轉接件。

幕墻轉接件的技術要點：

1.  過索式幕墻轉接件壓索螺栓擰緊力矩計算

T=1.3fd/n

式中T－單個螺栓擰緊力矩(M*mm)。

f－配件在工程節點中需承受的摩擦力(N)。

d－壓索螺栓公稱直徑。

n－壓索螺栓數目。

2.  緊定防轉設計

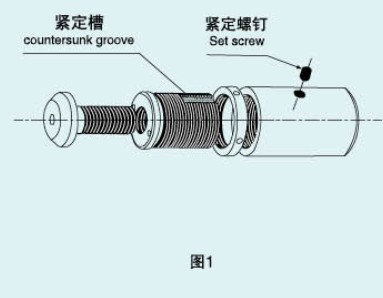

幕墻轉接件的外螺套上有一緊定螺釘，內螺套上有一道緊定槽(圖1)，當內螺套調整好距離后，將緊定螺釘頂在緊定槽內。此種設計適用于轉接件受到左右不均衡賀載的工程節點(圖2)，可有效防止轉接件受力轉動。

幕墻轉接件安裝注意事項:

1 檢查幕墻轉接件連接套筒是否與被連接鋼結構駁接爪規格相互匹配,不匹配的轉接件請及時和我公司溝通；檢查幕墻轉接件頭螺紋和連接套筒內螺紋是否干凈、完好無損；檢查幕墻轉接件頭有效螺紋長度是否符合產品設計的要求。

2.將連接套筒旋入帶有加長螺紋的幕墻轉接件頭一端穿過駁接爪，旋至螺尾處。

3.將另一根帶有標準絲頭的被連接鋼筋端面頂緊帶連接套筒及被連接鋼筋的端面。

4.反向旋轉連接套筒，使連接套筒旋入另一根鋼筋的標準鋼筋絲頭，并將連接套筒旋至標準鋼筋絲頭螺尾處。

5.按照鋼筋規格將力矩扳手調整至額定值，并用力矩扳手卡緊套筒兩端的鋼筋，旋緊到達力矩扳手額定值。

6.轉接件的外螺套上有一緊定螺釘，內螺套上有一道緊定槽，當內螺套調整好距離后，將緊定螺釘頂在緊定槽內。此種設計適用于轉接件受到左右不均衡賀載的工程節點，可有效防止轉接件受力轉動。

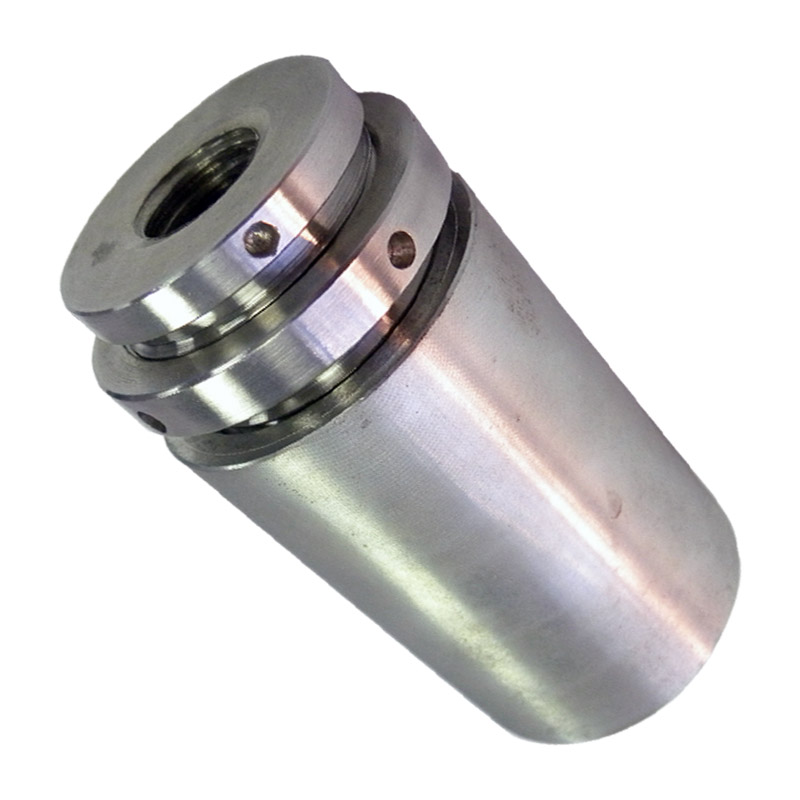

幕墻轉接件實例圖
